Die drei Modi des
 8255A


Der  “
8255A” ist ein programmierbarer I/O-Baustein, der speziell auf die Intel-Mikroprozessoren ( kompatiblen) abgestimmt ist.
Der volle Name dieses IC ist
Programmable Peripheral Interface (PPI).
Der Chip hat drei 8-bit-I/O-Ports, welche in zwei Gruppen aufgeteilt sind, von denen jede 12-Bit breit ist.
Der PPI kennt drei Betriebsarten, die mit einem Steuerwort vorgegeben werden.
Die Programmierbarkeit liegt hierbei in der Zuordnung der Ports als  Ein- oder Ausgang.
In der ersten Betriebsart (
Mode 0) kann jede Gruppe von 12 I/O-Pins in 4er-Gruppen zusammengefaßt als Ein- oder Ausgang definiert werden.
In der zweiten Betriebsart
(Mode 1) kann jede Gruppe acht Ein- oder Ausgangsleitungen haben. Die übrigen Pins (4) werden zur Steuerung verwendet.
Bleibt noch (
Mode 2) diese Betriebsart stellt einen bidirektionalen 8-Bit-Bus und fünf Steuerleitungen zur Verfügung.

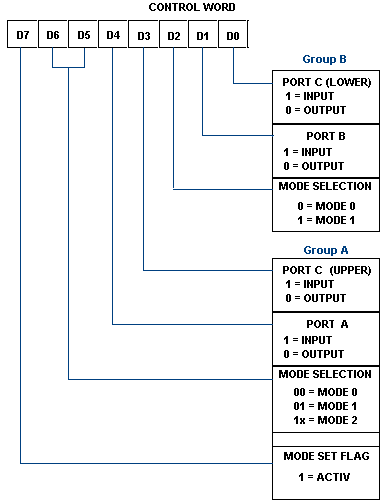

DAS CONTROL WORD DES PPI 8255

Mode 0: Jede Gruppe von 12 I/O-Pins kann in 4er-Gruppen zusammengefaßt als Ein- oder Ausgang definiert werden.

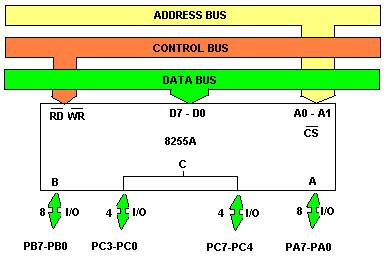

Der 8255 im Mode 0

Mode1: Jede Gruppe kann acht Ein- oder Ausgangsleitungen haben. Die übrigen Pins (4) werden zur Steuerung verwendet.

Der 8255 im Mode 1

Mode2 stellt einen bidirektionalen 8-Bit-Bus und fünf Steuerleitungen zur Verfügung.

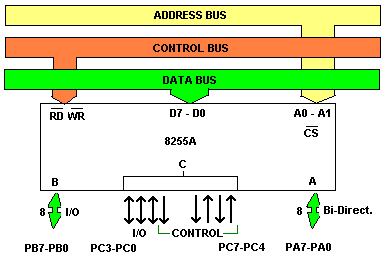

Der 8255 im Mode 2
